數控轉塔沖床的分類與介紹

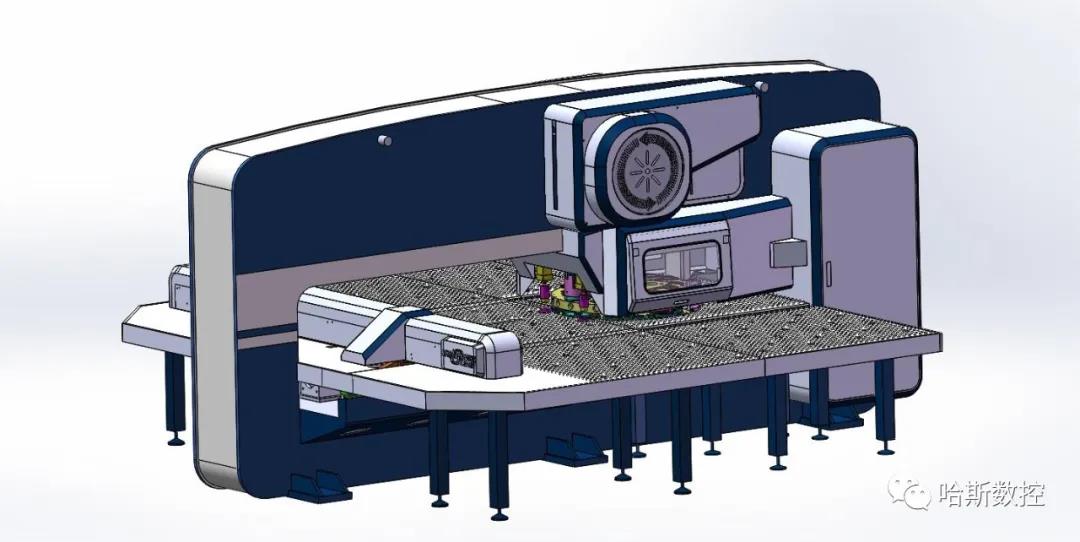

   數控轉塔沖床是數控沖床的首要類別之一，英文名(CNC Turret Punch Press)，縮寫NCT。數控轉塔沖床(NCT)集機、電、液、氣于一體化，是經過轉塔沖床模具在板材上進行沖孔加工、淺拉深成型的壓力加工設備。

功能介紹

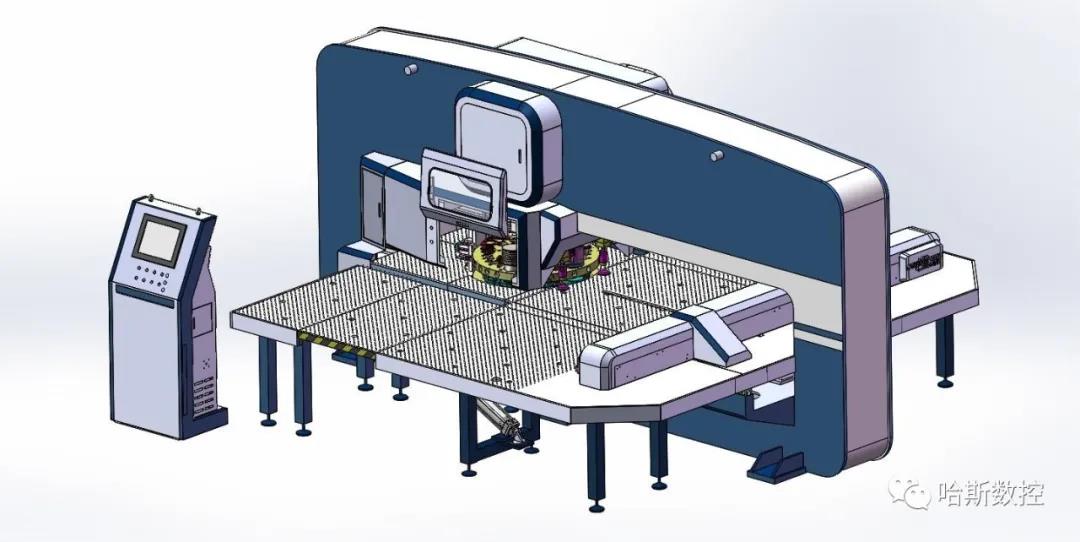

    數控轉塔沖床(NCT)由電腦控制體系、機械或液壓動力體系、伺服送料機構、模具庫、模具挑選體系、外圍編程體系等組成。

    數控轉塔沖床(NCT)是經過編程軟件（或手工）編制的加工程序，由伺服送料機構將板料送至需加工的方位，一起由模具挑選體系挑選模具庫中相應的模具，液壓動力體系按程序進行沖壓，主動完結工件的加工。

分類特點

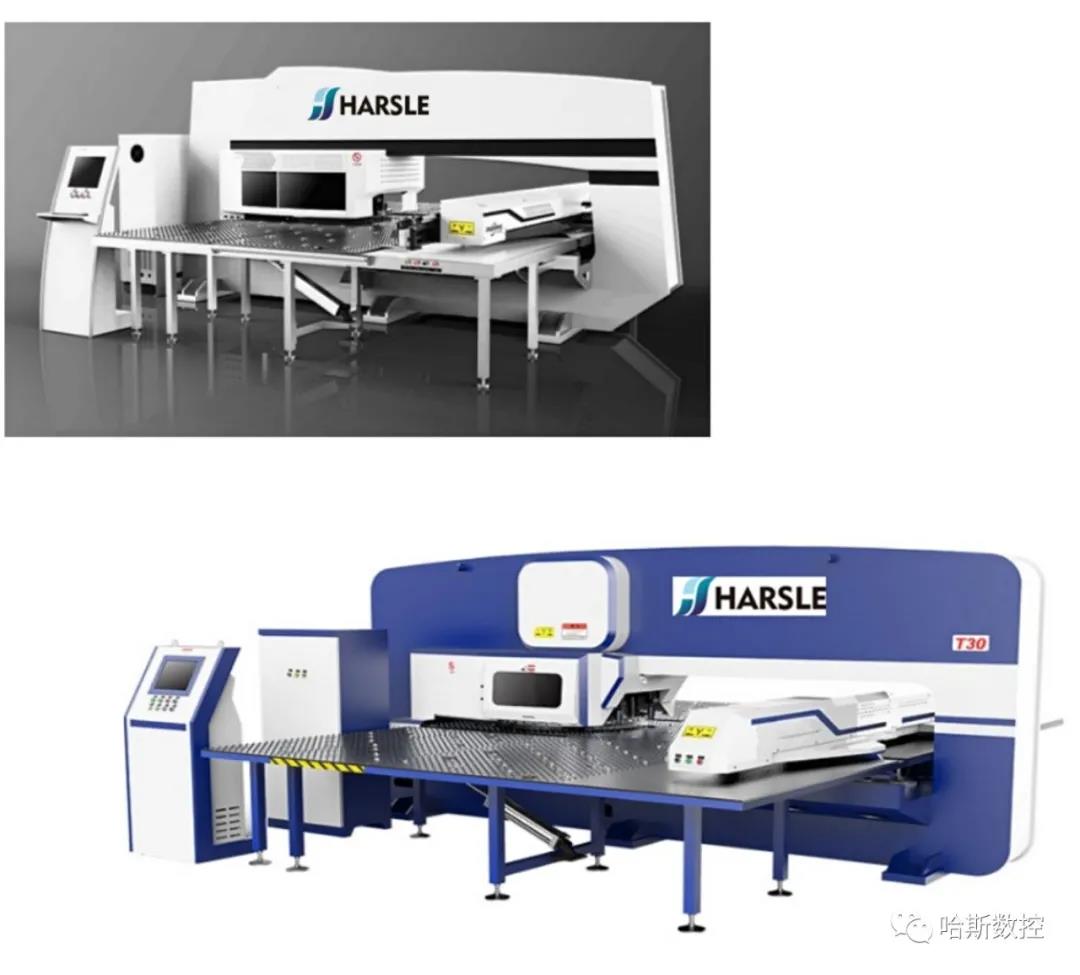

    數控轉塔沖床(NCT)分為全電伺服數控轉塔沖床、機械式數控轉塔沖床（飛輪式數控轉塔沖床）、液壓數控轉塔沖床。

    其中全電伺服數控轉塔沖床為全新的塔沖類型，采用伺服電機直驅式主傳動，保留了機械式主傳動結構簡單成熟牢靠的優點，一起兼具比液壓主傳動更好的特性，其特點顯著、功能強大。采用全電伺服智能沖擊頭，可實現沖切、成型、滾筋、刻字等多種工藝。

    機械式轉塔沖床因精度長時間安穩且壽命長，并且價格與全電伺服數控轉塔沖床相比較低，被廣泛運用，但功率和功能都遠不如全電伺服數控轉塔沖床。

    液壓轉塔沖床因為存在耗材液壓油且不適合在高溫環境下工作，已逐步淡出群眾視界。

運動軸

X軸：將工件沿垂直于床身長度方向移動的伺服驅動軸

Y軸：將工件沿平行于床身長度方向移動的伺服驅動軸

A軸：旋轉轉塔型刀具庫挑選模具的旋轉軸

C軸：模具主動分度的旋轉軸，能夠任意視點旋轉模具

加工方法

1）單沖：單次完結沖孔，包含直線散布、圓弧散布、圓周散布、柵格孔的沖壓。

2）同方向的接連沖裁：運用長方形模具部分堆疊加工的方法，能夠進行加工長型孔、切邊等。

3）多方向的接連沖裁：運用小模具加工大孔的加工方法。

4）蠶食：運用小圓模以較小的步距進行接連沖制弧形的加工方法。

5）單次成形：按模具形狀一次淺拉深成型的加工方法。

6）接連成形：成型比模具尺度大的成型加工方法，如大尺度百葉窗、滾筋、滾臺階等加工方法。

7）陣列成形：在大板上加工多件相同或不同的工件加工方法。

加工工位

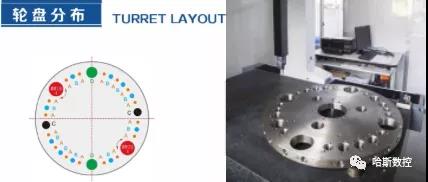

通用轉塔模具一般按模具能加工的孔徑尺度進行分級，方便模具的選用。一般分為A、B、C、D、E五檔。二手沖床回收

A(1/2”)工位：加工規模Φ1.5～Φ12.7mm

B(1-1/2”)工位：加工規模<Φ31.7mm

C(2”)工位：加工規模<Φ50.8mm

D(3-1/2”)工位：加工規模<Φ88.9mm

E(4-1/2”)工位：加工規模<Φ114.3mm

一般隨機裝備需改變時，1D=8A=4B=B+C。

應用職業

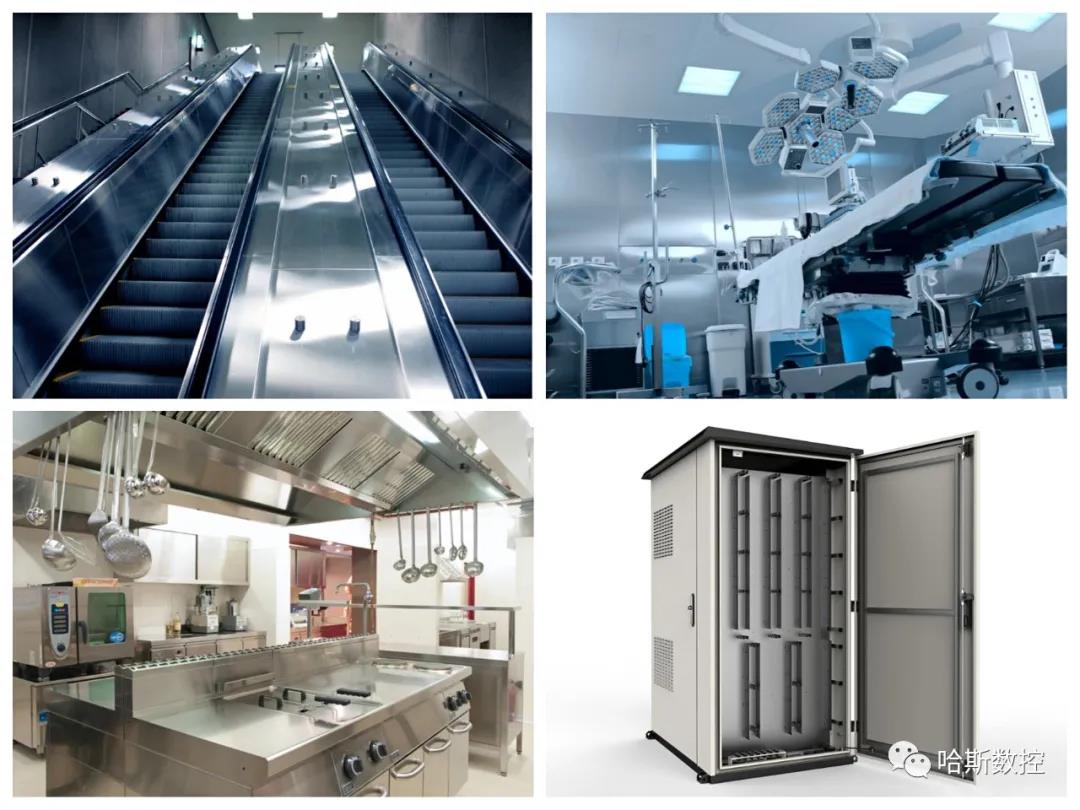

    產品廣泛應用于電力成套設備、機箱機柜、幕墻裝飾、家用電器、電梯職業、防火門職業、空調、廚房設備、辦公設備、五金家具、醫療機械、照明燈具等冷沖壓加工職業。使用單次沖裁方法和步?jīng)_沖裁方法沖出各種形狀、尺度的孔和零件，特別適用于多品種的中、小批量或單件的板材沖壓。
