國外數控沖床的現狀和發展趨勢

據不完全統計，目前國外生產數控沖床的廠家已有30多家，這還不包括一些著名廠家在其他國家的子公司或分廠。自數控轉塔沖床問世近30年來，伴隨著數控技術、液壓氣動技術、運動元件及計算機等相關技術的發展，數控沖床發展之迅速（大部分廠家的高檔機型的技術指標和功能），大大超出了大部分用戶的想象。各個廠家的產品不斷地推陳出新，精彩紛呈，這既是為了規避已有專利技術，也是展示個性技術，以便爭奪市場。數控沖床技術的快速進步同時帶動了其輔機的發展，板材加工柔性系統（FMS）的大量涌現和普及與此也密切相關。通過對數控沖床結構、技術指標的考察，可了解數控沖床的發展趨勢。

1、數控沖床的結構改進

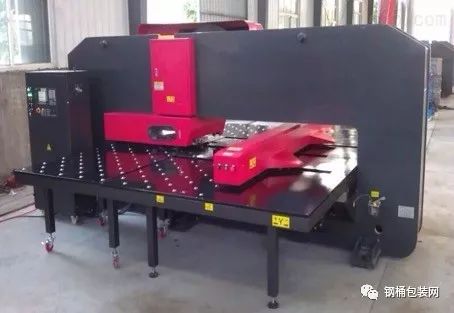

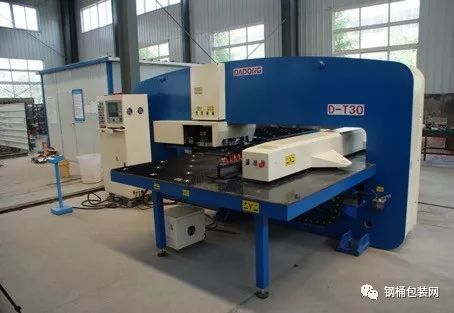

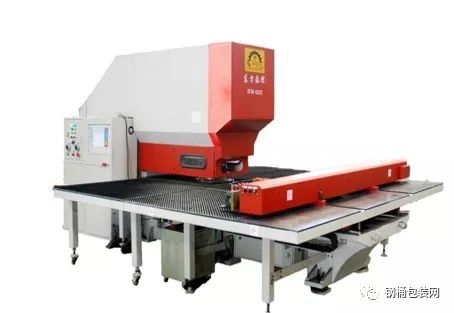

數控沖床（不包括單模步?jīng)_機）在結構方面按床身形式、控制軸數、模具庫、主傳動方式等可以劃分成不同的類型。按床身形式可分為開式C形或J形、閉式O形；按控制軸數可分為3軸、3軸或5軸；按模具庫可分為轉塔式、刀庫式、直列式、陣列式；按主傳動方式可分為曲柄滑塊式、機械凸輪式、肘桿伺服式、液壓式。

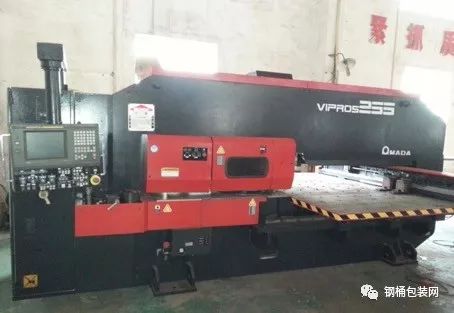

（1）床身無論是開式還是閉式都不代表技術性能的先進與否。公稱力在400kN以下時，兩種床身形式的數控沖床對機床的性能基本上沒有影響。在加工制造、用戶操作觀察方面，開式床身比閉式還更好一些。當然，大噸位沖床在床身重量一樣時，閉式床身對減少機床的變形更有利。盡管目前大部分廠家都在生產開式床身數控沖床，但決不能說這是數控沖床的發展趨勢，進而否定閉式結構。 日本AMADA公司和KOMATSU公司采用雙重結構機架來提高加工精度和模具壽命。

（2）板材送進定位的X、Y兩個軸和選模軸T軸是數控沖床的3個基本數控軸。由德國Trumpf公司生產的在X軸橫梁上直線排列模具的數控沖床和由意大利Salvagnini公司生產的模具陣列式布置的數控沖床是個特例。前者選模軸和X軸合二為一，后者沒有選模軸只有兩個軸。不考慮這兩個特例，數控沖床的第4軸是轉模軸C軸，第4、5軸是轉模軸的C1和C2（跟隨軸）軸。當前各廠家已基本不再生產3軸的或者說不帶轉模的數控沖床。轉模軸將不再是數控沖床的可選項，而是基本配置。

（3）轉塔式模具庫一直是數控沖床模具庫的主流模式，這種模具庫結構簡單、容量大、模具結構合理、換模迅速、模具裝拆方便。沖床刀庫式模具庫是從金切機床的刀庫和換刀模式派生的，現在只有意大利Omes公司、美國Whitney公司采用，德國Trumpf公司已經淘汰刀庫式結構而獨樹一幟地發明了直列式模具庫。意大利Salvagnini公司獨創陣列式模具庫。上述三個廠家在產品的發展過程中都完善了自己的結構，能夠滿足絕大部分客戶的需要，但在某些方面各有其不足，如換模時間長、容量小、不利轉模布置等。有些廠家發展了外置式模具庫以減少人工輔助時間提高生產率或兼有彌補模具庫容小的不足，但是這已經不是數控沖床本身的問題了。

（4）主傳動部分一直是數控沖床技術進步的標志之一。主傳動部分的沖壓頻率直接影響數控沖床的生產效率，也因此成為制造商和用戶關注的焦點。從最初的曲柄滑塊機構加氣動離合制動器或液壓離合制動器的主傳動，發展到現今高頻次、低噪聲、性能完善的液壓主傳動系統。

復雜的機械凸輪式結構僅是曲柄滑塊機構的一種變形，目的是減少噪聲，這種結構是日本Amada公司的專利。

肘桿伺服式主傳動是日本Murata公司獨創，它開創性地用伺服電機驅動肘桿機構方便地控制沖壓頻率和速度，并因此使其在1995年日本筑波機床博覽會上獲日本機械工業設計大獎——通產大臣獎。這種肘桿伺服式主傳動，機構比較復雜，性能不比液壓主傳動優越。

液壓主傳動系統由快速液壓缸、控制閥塊和液壓站組成，其關鍵在于油缸的上下行程多點或無級可控，換向迅速。液壓系統的平穩、易調速、行程可控、過載安全保護在數控沖床上得到了充分體現，并為數控沖床帶來了前所未有的技術進步：①噪聲大大降低，基本上只有板材沖斷的聲音。②振動大大減小。③沖壓頻率提高，已達1200次/min。④沖裁入模量可調，減少了模具調整時間。⑤不存在過載悶車甚至造成零件損壞的現象。⑥滑塊可保持在任意行程位置，數控沖床可完成滾壓滾剪工藝。

由此可見，液壓主傳動取代機械主傳動是必然趨勢，當前機械主傳動數控沖床的產量在迅速下降。

2、數控系統發展和二次開發

數控系統是數控沖床的重要組成部分，數控技術和計算機的進步是數控沖床許多技術指標提高和功能實現的前提。數控系統絕大部分都采用32位CPU使其運行處理速度大幅度提高；內存容量加大；許多由外部機電結合實現的功能開始成為數控系統具備的功能，大大簡化機電結構提高了可靠性；人機界面更加友好。數控系統和計算機越來越接近，帶硬盤，以Windows操作系統為平臺更便于主機制造商個性化開發，使用更方便。

以夾鉗安全保護為例：數控系統不具備夾鉗軟件保護功能以前，夾鉗防沖安全區的設定是由多個檢測開關和感應撞塊板聯合確定的，機電結構復雜，安全性差，而數控系統記憶各夾鉗位置并時刻由系統軟件檢測夾鉗運行位置，可靠地保護了夾鉗，除非軟件出問題。

一些著名的數控沖床制造廠家通過對外購的數控系統進行二次開發，使之更能配合機床的特點（有的把自動編程軟件嵌入數控系統使現場編程十分簡單）。芬蘭Finn-Power公司三夾鉗程控自動換位功能使制件精度免受重定位影響，就是得益于數控系統的快速和宜人化。數控系統的二次開發、機床結構的創新還可使操作更簡單方便。如系統具有排料顯示、實時顯示加工過程、進行自動編程、夾鉗位置編程、機床運行數據統計（沖壓次數、運行時間、模具使用次數等）、完善的故障診斷等功能；機械方面不斷出現了輔助提模裝置、模具油霧潤滑、運動副自動潤滑、小件通道、真空吸廢料、液壓主傳動、多轉模及多子模裝置等新裝置新結構，使操作人員對機器的干預和維護越來越少，非生產時間越來越短。

3、技術指標大幅提高、功能不斷完善

數控沖床是高速度高精度板金沖壓設備，其發展方向以提高生產率為首要目標，其他還需不斷增加功能、不斷擴大工藝范圍、提高自動化程度、改善操作使之更宜人。

高速啟制動、高頻次沖壓、高精度定位同時要求對數控沖床是相當苛刻的，但是數控沖床的技術指標在近年來得到了持續提高。多數廠家最高指標已達：換模時間縮短到1~2s；沖壓頻率達900次/min，最高達1200次/min（意大利Salvagnini公司模具陣列式S4系統），25mm步距沖壓頻率450次/min；單軸進給速度達100m/min；相鄰孔間距（300mm內）精度達±0.07mm。

為達到上述指標，各公司采用了不同措施，如日本Amada公司和Komatsu公司采用雙重結構機架來提高加工精度（±0.07mm）和模具壽命。意大利Rainer公司機床Y軸采用雙邊驅動，使工作臺加速度達8~10m/min，能夠以100m~900m的速度沖壓。

轉模裝置和構思獨特的模具的出現使數控沖床加工工藝范圍不斷擴大，除沖孔、起伏成型外任意滾剪、滾筋、大范圍拉深等新工藝也可在數控沖床上實現。這些技術發展大大超越了用戶需求的期望，這是國外知名廠家技術實力的體現，也是他們?cè)谑袌?chǎng)競爭中處于領先地位的根本原因。

自動編程軟件也開始成為數控沖床的一部分，它的功能影響著用戶對主機的評價。用戶開始要求自動編程軟件具備三維展開、自動排料、多數據統計等功能。

4、數控沖床如何發展

生產廠家對數控沖床高速、高效、高精度的追求，確實使其技術性能得到了不斷提高，但這卻使操作人員成為機床效能發揮的障礙。這是因?yàn)橛扇斯ね瓿傻纳舷铝虾蛽Q模操作占去了太多的輔助時間，操作者成了機床的奴隸，越來越不適應機床的高生產率要求。因此，沖床自動上下料裝置、外置模具庫自動換模裝置成為高效數控沖床的一部分就被提上改進日程。例如，日本小松（Komatsu） 公司APO3048沖壓中心內置最多達300套模具；絕大部分廠家都有不同檔次的上下料裝置，有的甚至是多軸數控裝置。由此可見，數控沖床技術性能功能的持續提高應以相關技術的發展和新結構的出現為前提，最終以機器的擴張（增加輔機）為結果。

縱觀數控沖床的現狀和發展，可以認為：

（1）機械主傳動被液壓主傳動淘汰已成定局。

（2）加工過程無人干預的沖壓（或復合）中心是數控沖床的發展方向。

（3）速度不斷提高、開放、可靠的工控機更多地被采用。

（4）隨著數控技術、伺服技術、運動元件的發展特別是直線伺服電機的成熟和成本的降低，數控沖床的結構還會有新的突破。比如，夾鉗可直接和直線電機的運動部分相連，而不需直線導軌、滾珠絲杠，從而使結構簡化，運動慣量減小，進一步提高送進速度；模具的刃磨可不裝拆模具即可在機床上完成；直線伺服電機可以取代現有的液壓主傳動裝置。

（5）開發遠程診斷技術的應用和普及。網絡技術和數控系統的發展將使制造廠家對其遍布世界各地的機床進行遠程診斷和維修成為現實。
